什么是核电站的DCS

2017/9/1 14:48:32

在核电说起控制系统很多人都会想到DCS,那到底,什么是DCS呢?作为一篇正经的科普文章当然要引经据典,这样才显得高大上!

DCS是什么?

DCS系统又叫集散控制系统或者分散控制系统,是一种以微处理器为基础,采用控制功能分散显示、操作集中、兼顾分而自治和综合协调的设计原则的仪表控制系统。目前DCS系统在电力、冶金、石化等行业中都有广泛的应用。

嘿嘿,高大上的东东看不懂吧?书本上对于DCS解释涵盖了DCS系统的主要特点,但对于理解到底什么是DCS而言还是太抽象,太无趣了,下面请看我的解释吧!

DCS系统对于核电站来说就像神经系统对于人体,人感受到的冷热、看到的明暗色彩等等信息都通过神经系统传送,大脑发出的各种指令也通过神经系统传递到相应的器官。在核电站,DCS系统将各种传感器得到的数据传送到控制器,同时将控制指令传送到执行器,还可以实现对控制逻辑的修改等操作。

还是有点模糊,那我举个栗子。在高中生物课上我们都学过膝跳反射,人坐在椅子上,把一条腿搭在另一条腿上保持放松,轻轻叩击膝盖下部,小腿就会向前踢出。

膝跳反射的过程简单说来就是当敲击膝盖的时候,肌肉感受到敲击产生神经信号,神经系统将信号传输到脊髓,脊髓返回信号使腿部肌肉动作,小腿向前踢出,同时脊髓会把这个信号送到大脑,让人知道膝盖被敲击了一下。



整个膝跳反射过程中腿部肌肉中的神经感受到了敲击被称为感受器,腿部肌肉接受神经信号而收缩成为效应器,由感受器将信号传入到脊髓的神经被称为传入神经,由脊髓将信号传递到效应器的神经被称为传出神经。

说好的讲讲DCS呢?

看到这里肯定有小伙伴要说:“你等等,我们不是在讲DCS吗?这课程是不是跨度有点大,你过来我保证不打死你!”咳咳,不要着急嘛,重点之前总要有个铺垫不是,直接上干货会噎住的,来来来,敲黑板划重点啦!

DCS就跟膝跳反射的过程类似,只不过产生信号的感受器和执行动作的效应器变成了DCS系统0层的传感器和执行器。

喂喂喂,什么是0层?嘿嘿,DCS系统不仅0层,还有1层和2层。

正经科普来了!

为了能将数量庞大的,遍布在核电站各个角落的设备的监控和操作集中起来,DCS系统采取分层的结构。0层就是分散在各个地方的传感器和执行器,负责执行控制命令实现数据的输入和输出。将0层的执行器和传感器接入处理器构成1层,这些处理器读取0层设备的数据,通过各种卡件等设备发出控制命令,实现对设备的自动控制,就像膝跳反射中的脊髓一样。

在1层的基础上通过一些计算机工作站和网络组成2层,用来接收1层送上来的信号和发出各种指令,并将分散在1层各个处理器的设备状态集中显示,实现了电站监视功能的集中。就如同膝跳反射中大脑,接收脊髓送来的信号,让人产生被敲击的感觉。



在DCS系统中2层除了接收显示各种信息,发出各种指令之外,还可以对1层的控制逻辑进行修改,实现不同的控制功能,就像在膝跳反射中如果有意识的绷紧肌肉,小腿在受到敲击之后是不会踢出去的,而这个绷紧肌肉的过程就像修改了控制逻辑,小腿不再踢出就是改变了控制功能。

总结一下:

DCS系统有两个最重要的特点:“集中操作和监视”、“分散控制”。

DCS系统的“散”体现在:功能分散,将一个主系统的控制功能分解为多个子系统控制功能来实现;物理分散,将整个控制系统功能有许多不同的硬件实现;地理分散,将基本控制单元安放在就地。

DCS系统的“集”则体现在工艺过程数据和报警的集中显示,以及各个设备控制的集中。

什么是核电站的DCS 的相关产品:
  • REN310型立柱式辐射监测系统

    产品名称:REN310型立柱式辐射监测系统

    产品描述:    REN310型立柱式辐射监测系统,主要用于放射性监测场所的行人或行包通过的监测系统,采用大体积的闪烁体探测器作为探测器,具有体积小,便于携带,灵敏度高,误差小的特点,适用与核应急等特殊的放射性检测场合。该系统主要由安装在现场的立柱和远程计算机系统组成。立柱内置的

  • REN600A型α、β、γ射线表面污染检测仪

    产品名称:REN600A型α、β、γ射线表面污染检测仪

    产品描述:REN600A型α、β、γ射线表面污染检测仪即可检测α、β、γ射线,也能检测到X射线,它采用高速嵌入式微处器作为数据处理单元,点阵式大屏幕LCD液晶显示,读数清晰、操作方便,具有400条超大容量数据存储。仪器采用进口的大面积MICA盖革探测器,具有较高探测效率,可进行α、β辐射表面污染检测和X、γ辐

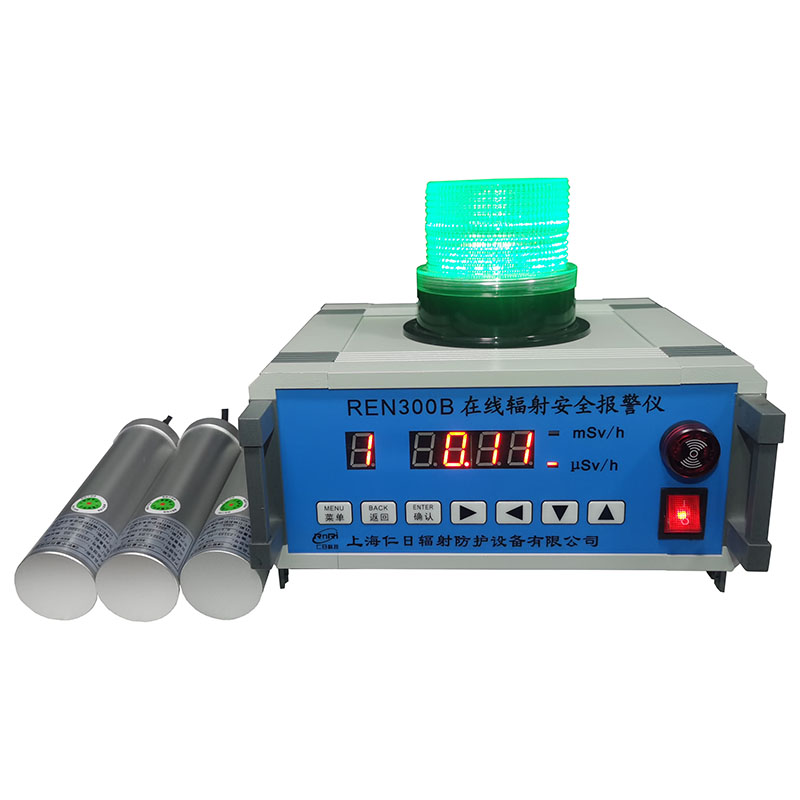

  • REN300B型在线辐射安全报警仪

    产品名称:REN300B型在线辐射安全报警仪

    产品描述:REN300B在线辐射安全报警仪是一种新型的x-γ辐射连续监测报警装置,它采用特殊设计的前置放大电路,具有灵敏度高、操作方便、自动显示和超阈值报警等特点,能实时给出xγ辐射剂量率。考虑到现场操作、应急快速响应的需要,主机安装在辐射现场,实现实时监测与就地报警,通过RS485通讯实现总控制室自动监控。

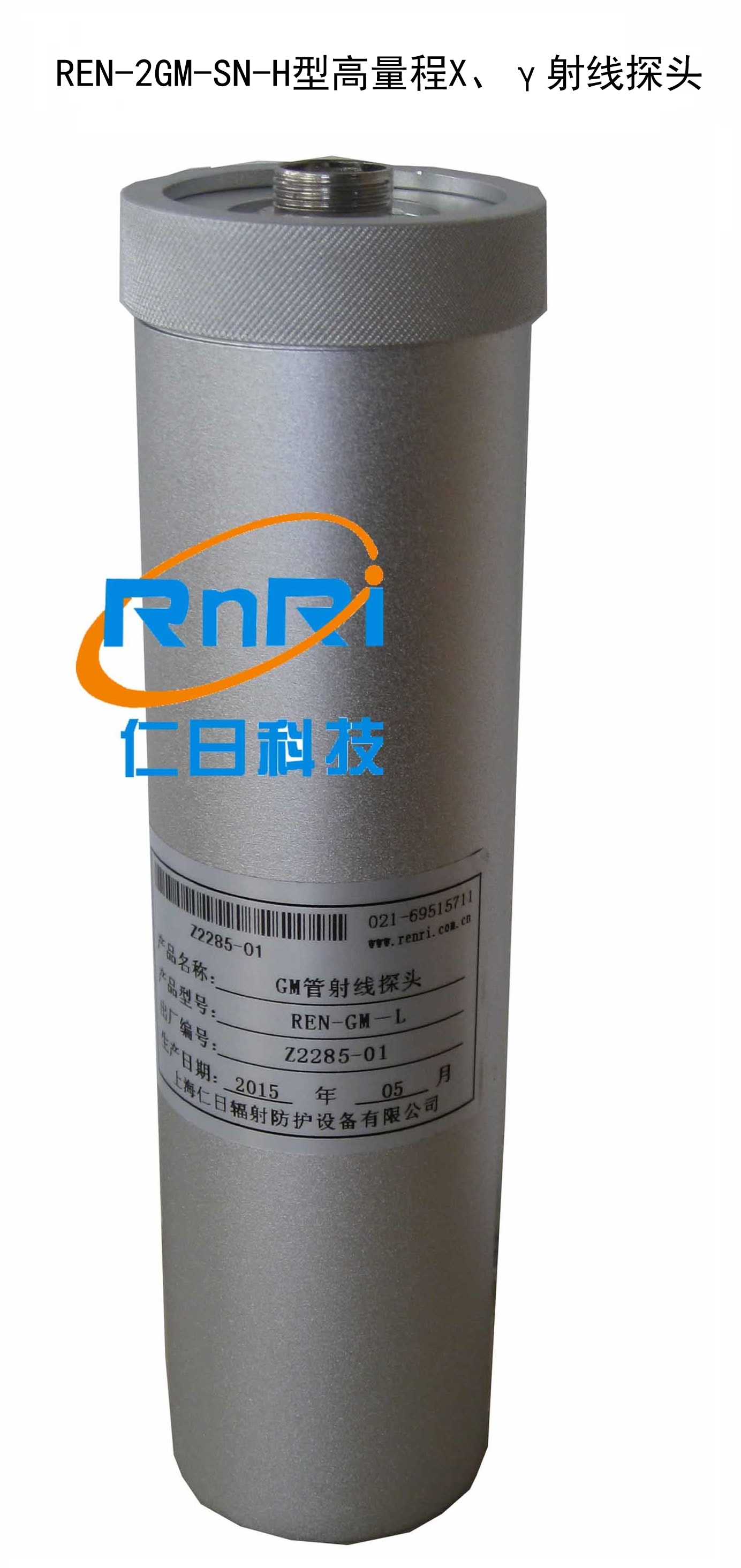

  • REN-2GM-H双GM管超高量程射线探头
